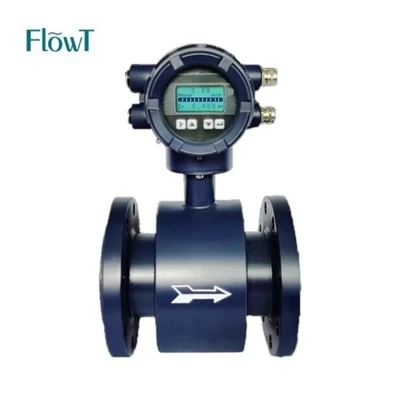

Đồng hồ đo lưu lượng điện từ
Lưu lượng kế điện từ nhờ tính năng vượt trội nên được sử dụng rộng rãi trong kỹ thuật cấp thoát nước. Chúng đóng một vai trò quan trọng trong việc giám sát dòng chảy của các đường ống chính trong hệ thống cấp nước đô thị và đo lưu lượng nước thải tại các nhà máy xử lý nước thải. Lưu lượng kế điện từ cỡ nhỏ và trung bình-thường được sử dụng cho các chất lỏng--khó đo có hai pha (rắn-lỏng) hoặc trong các ứng dụng đòi hỏi khắt khe.
Ví dụ, trong ngành công nghiệp giấy, bột giấy và rượu đen chứa một lượng lớn sợi và tạp chất, khiến việc đo lưu lượng kế truyền thống trở nên khó khăn. Lưu lượng kế điện từ, do khả năng thích ứng tuyệt vời với chất lỏng dẫn điện, là một lựa chọn lý tưởng. Trong-ngành luyện kim màu, việc vận chuyển bùn quặng cần phải được kiểm soát dòng chảy chính xác để đảm bảo hiệu quả sản xuất và lưu lượng kế điện từ có thể xử lý hiệu quả nồng độ cao và đặc tính mài mòn mạnh của bùn. Trong các nhà máy luyện than, lưu lượng kế điện từ có thể theo dõi dòng chảy theo thời gian thực trong quá trình vận chuyển bùn than, tối ưu hóa quy trình rửa than. Trong ngành hóa chất, đối với các dung dịch axit và kiềm có tính ăn mòn cao, lưu lượng kế điện từ, thông qua việc lựa chọn vật liệu lót, có khả năng chống ăn mòn tốt, đảm bảo-hoạt động ổn định lâu dài. Lưu lượng kế điện từ cỡ nhỏ và siêu nhỏ-hầu hết được sử dụng trong các lĩnh vực có yêu cầu vệ sinh, chẳng hạn như dược phẩm, thực phẩm và kỹ thuật sinh học. Các ví dụ bao gồm đo lường vận chuyển thuốc dạng lỏng trong quy trình dược phẩm, kiểm soát tỷ lệ nguyên liệu thô trong dây chuyền sản xuất đồ uống và giám sát dòng môi trường nuôi cấy trong lò phản ứng sinh học. Thiết kế không có vật cản và đặc tính làm sạch dễ dàng của chúng đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt và yêu cầu về độ sạch sẽ. Lưu lượng kế điện từ có thể được sử dụng để đo chính xác trong tất cả các ứng dụng trên.
1. Lớp chính xác và chức năng: Nên chọn lớp chính xác phù hợp theo các yêu cầu ứng dụng khác nhau. Về mặt chức năng, các tính năng như đo lưu lượng hai chiều, tích lũy tổng âm lượng, cảnh báo vượt{2}}phạm vi, bảo vệ khi mất điện và truyền dữ liệu từ xa (chẳng hạn như đầu ra tín hiệu 4-20mA, giao thức HART, giao thức Modbus, v.v.) có thể được định cấu hình theo nhu cầu thực tế để đáp ứng yêu cầu của hệ thống điều khiển tự động;
2. Vận tốc dòng chảy, Tốc độ dòng chảy toàn bộ{1}}, Tỷ lệ quay vòng và Đường kính ống: Tốc độ dòng chảy phải được chọn cùng với đường kính ống và tốc độ dòng chảy để đảm bảo tính tuyến tính và độ ổn định của phép đo; tỷ lệ quay vòng đề cập đến tỷ lệ giữa tốc độ dòng chảy tối đa có thể đo được và tốc độ dòng chảy tối thiểu có thể đo được của thiết bị. Đồng hồ đo lưu lượng điện từ thường có tỷ lệ quay vòng từ 1:20 đến 1:100. Trong quá trình lựa chọn, cần đảm bảo tốc độ dòng chảy thực tế nằm trong phạm vi này; đường kính ống phải phù hợp với đường kính đường ống hoặc được kết nối thông qua các phụ kiện thu nhỏ để đảm bảo rằng chất lỏng được phát triển hoàn toàn trong đường ống và giảm nhiễu dòng điện xoáy;
3. Độ dẫn điện của chất lỏng: Máy đo lưu lượng điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday, yêu cầu chất lỏng đo được phải có độ dẫn điện nhất định, thường lớn hơn 5 μS/cm. Đối với các chất lỏng có độ dẫn điện thấp-như nước tinh khiết, cần phải có đồng hồ đo lưu lượng điện từ được thiết kế đặc biệt hoặc bổ sung chất điện phân. Nếu độ dẫn điện quá thấp sẽ dẫn đến tín hiệu yếu và sai số đo tăng lên;
4. Tạp chất trong chất lỏng: Khi chất lỏng chứa tạp chất như bong bóng, hạt rắn hoặc sợi, độ chính xác của phép đo có thể bị ảnh hưởng. Sự hiện diện của bong bóng có thể dễ dàng gây đoản mạch điện cực và tạo ra tín hiệu sai lệch; các hạt rắn có thể gây mòn điện cực hoặc bám dính bề mặt, làm thay đổi điện trở mạch điện cực; các chất dạng sợi có thể quấn quanh các điện cực, ảnh hưởng đến việc truyền tín hiệu. Do đó, loại, nồng độ và dạng tạp chất cần được xem xét trong quá trình lựa chọn;
5. Độ bám dính và lắng đọng: Khi đo các chất lỏng dễ bị lắng đọng hoặc bám dính (chẳng hạn như một số dung dịch hóa học hoặc bùn), cặn có thể hình thành trên bề mặt điện cực, dẫn đến thay đổi điện trở mạch điện cực và gây ra sai số đo;
6. Lựa chọn Vật liệu cho Chất lỏng-Các bộ phận tiếp xúc với chất lỏng: Vật liệu của các bộ phận tiếp xúc với chất lỏng (chẳng hạn như điện cực, lớp lót, vòng đệm mặt bích, v.v.) phải được chọn phù hợp dựa trên độ ăn mòn, nhiệt độ, áp suất và các đặc tính khác của chất lỏng đo được.
