Máy đo lưu lượng siêu âm hoạt động bằng cách truyền sóng âm thanh tần số cao-thông qua chất lỏng và đo chênh lệch thời gian của tín hiệu truyền ngược dòng so với xuôi dòng hoặc sự thay đổi tần số của sóng phản xạ bởi các hạt trong dòng chảy. Các phép đo này tương quan trực tiếp với vận tốc chất lỏng mà đồng hồ đo chuyển đổi thành tốc độ dòng thể tích bằng cách sử dụng diện tích mặt cắt ngang đã biết-của đường ống.
Vật lý đằng sau phép đo lưu lượng siêu âm
Cốt lõi của phép đo lưu lượng siêu âm nằm ở một nguyên lý đơn giản nhưng mạnh mẽ: sóng âm truyền qua chất lỏng ở tốc độ bị ảnh hưởng bởi chuyển động của chất lỏng. Khi một chất lỏng chảy qua đường ống, nó sẽ tăng tốc hoặc giảm tốc các tín hiệu siêu âm tùy thuộc vào hướng của chúng so với dòng chảy.
Công nghệ này dựa vào bộ chuyển đổi áp điện-tinh thể gốm chuyên dụng để chuyển đổi năng lượng điện thành rung động cơ học và ngược lại. Khi một dòng điện xoay chiều đi qua các tinh thể này, chúng dao động ở tần số thường từ 25 kHz đến 5 MHz, cao hơn nhiều so với phạm vi nghe của con người từ 20 Hz đến 20 kHz. Những rung động này tạo ra sóng siêu âm truyền qua thành ống và vào dòng chất lỏng đang chảy.
Tốc độ âm thanh trong nước ở nhiệt độ phòng là khoảng 1.480 mét mỗi giây. Tuy nhiên, tốc độ cơ bản này thay đổi khi nước chuyển động. Sóng âm truyền theo dòng chảy có vận tốc tích lũy (tốc độ âm thanh + vận tốc dòng chảy), trong khi sóng truyền ngược dòng gặp vận tốc giảm (tốc độ âm thanh - vận tốc dòng chảy). Sự khác biệt này tạo thành nền tảng toán học cho phép đo thời gian vận chuyển.
Đồng hồ đo lưu lượng thời gian vận chuyển: Đo sự khác biệt về thời gian
Máy đo lưu lượng siêu âm thời gian chuyển tiếp, còn được gọi là-máy đo{1}}thời gian bay, là loại phổ biến nhất trong các ứng dụng công nghiệp. Thị trường toàn cầu về máy đo lưu lượng siêu âm đường dẫn đơn/dương theo thời gian vận chuyển-dự kiến sẽ đạt 1,92 tỷ USD vào năm 2034, chiếm phần lớn thị trường máy đo lưu lượng siêu âm.
Quá trình đo lường

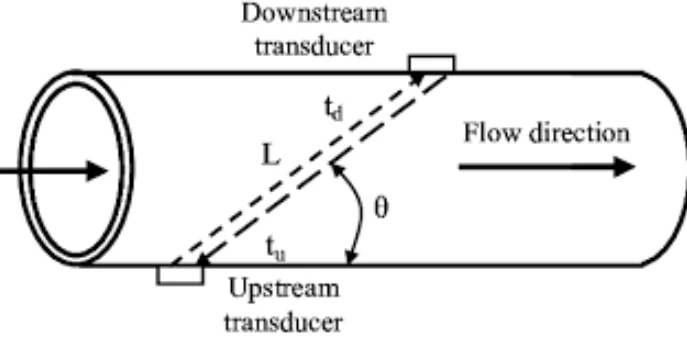

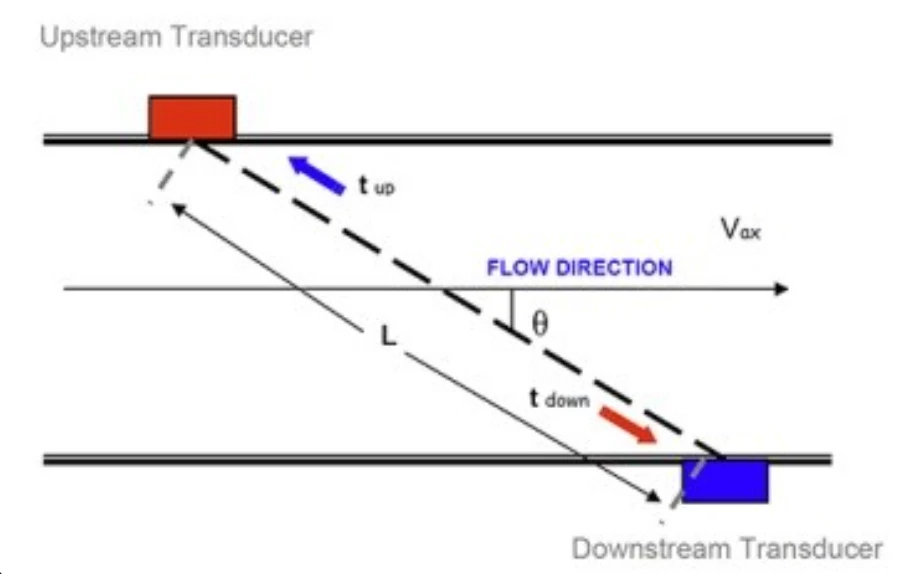

Hệ thống thời gian vận chuyển sử dụng hai bộ chuyển đổi được gắn ở hai phía đối diện của đường ống tạo góc với hướng dòng chảy. Các bộ chuyển đổi này luân phiên giữa các chế độ truyền và nhận. Đầu dò đầu tiên gửi xung siêu âm xuôi dòng (cùng với dòng chảy) và hệ thống đo thời giant₁nó cần để đạt được đầu dò thứ hai. Sau đó, quá trình đảo ngược: bộ chuyển đổi thứ hai gửi một xung ngược dòng (ngược dòng) và hệ thống ghi lại thời giant₂.
Chênh lệch thời gian Δt=t₂ - t₁ tỷ lệ thuận với vận tốc chất lỏng trung bình dọc theo đường siêu âm. Vì độ dài đường đi và góc là các hằng số đã biết nên đồng hồ tính toán vận tốc bằng công thức sau:
v=(L / 2 cos θ) × [(t₂ - t₁) / (t₁ × t₂)]
Ở đâu:
v=vận tốc chất lỏng
L=độ dài đường dẫn giữa các bộ chuyển đổi
θ=góc của đầu dò so với trục ống
t₁=thời gian vận chuyển xuôi dòng
t₂=thời gian vận chuyển ngược dòng

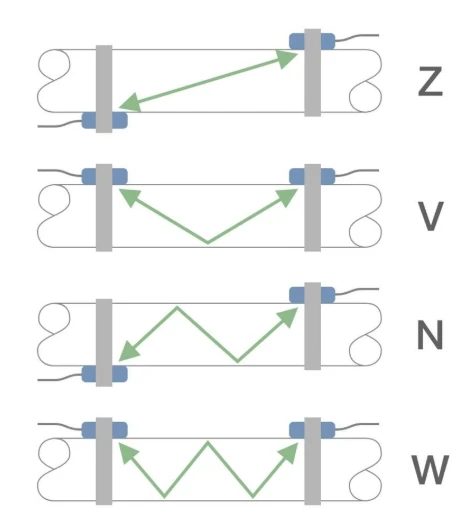

Cấu hình đường dẫn
Đồng hồ đo có thể được định cấu hình bằng hệ thống đo lường-đường dẫn đơn, đường dẫn kép hoặc đường dẫn đa- tùy thuộc vào yêu cầu về độ chính xác và động lực học chất lỏng. Máy đo đường dẫn đơn-hoạt động tốt đối với chất lỏng sạch có cấu hình dòng chảy đồng nhất, đạt độ chính xác ±1-2%. Cấu hình nhiều{9}}đường dẫn, sử dụng ba đường dẫn âm thanh trở lên ở các vị trí khác nhau trên đường kính ống, có thể đạt được độ chính xác ±0,5% bằng cách tính đến sự thay đổi tốc độ dòng chảy trên mặt cắt ngang đường ống.
Máy đo nhiều đường dẫn đặc biệt có giá trị trong các ứng dụng chuyển giao quyền giám hộ trong đó yêu cầu về độ chính xác đạt 0,1 phần trăm để ngăn chặn các lỗi đo lường tốn kém trong giao dịch thương mại.
Máy đo lưu lượng Doppler: Đo sự thay đổi tần số

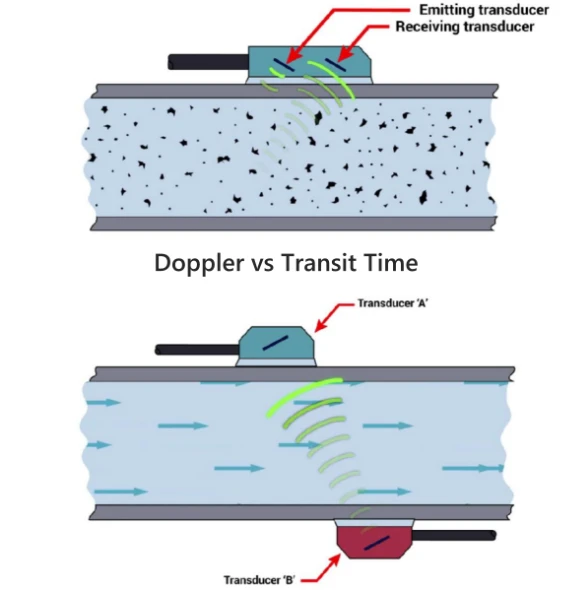

Máy đo lưu lượng siêu âm Doppler hoạt động theo một nguyên lý khác do Christian Doppler phát hiện vào năm 1842. Doppler quan sát thấy sóng âm thanh có bước sóng ngắn hơn khi nguồn của chúng đến gần người quan sát và bước sóng dài hơn khi nó lùi lại, giải thích tại sao âm thanh của còi ô tô tăng lên khi ô tô đến gần và giảm xuống khi nó di chuyển ra xa.
Nguyên tắc hoạt động

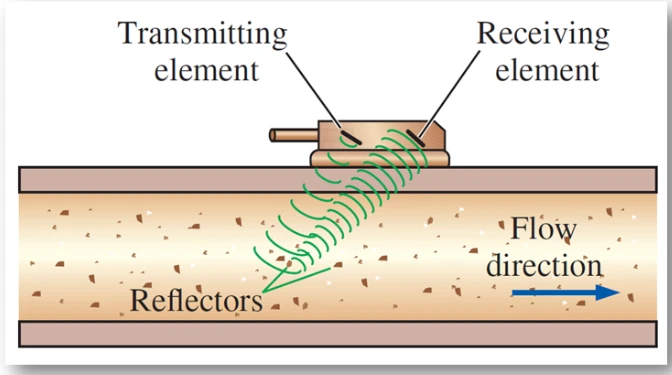

Máy đo lưu lượng Doppler truyền chùm siêu âm liên tục ở tần số cố định vào chất lỏng đang chảy. Chùm tia này phải gặp phải sự gián đoạn phản xạ-các hạt lơ lửng lớn hơn 100 micron, bọt khí bị cuốn theo hoặc xoáy rối. Những gương phản xạ này phân tán năng lượng siêu âm trở lại đầu dò thu.
Vì các vật phản xạ chuyển động cùng với chất lỏng nên chúng gây ra sự thay đổi tần số trong tín hiệu phản xạ. Nếu chất lỏng chảy về phía đầu dò, tần số phản xạ sẽ tăng lên; nếu nó chảy đi thì tần số sẽ giảm. Sự thay đổi tần số này (sự dịch chuyển Doppler) tỷ lệ thuận với vận tốc chất lỏng.
Mối quan hệ tuân theo phương trình này:
Δf=(2 × f₀ × v × cos θ) / c
Ở đâu:
Δf=sự thay đổi tần số
f₀=tần số truyền
v=vận tốc chất lỏng
θ=góc chùm tia
c=tốc độ âm thanh trong chất lỏng
Yêu cầu ứng dụng
Máy đo lưu lượng siêu âm Doppler phải có các hạt hoặc bong bóng để phản xạ tín hiệu siêu âm, đòi hỏi phải xem xét nồng độ và kích thước tối thiểu của chất rắn hoặc bong bóng, với chất lỏng chảy đủ nhanh để giữ cho chất rắn lơ lửng. Điều này làm cho máy đo Doppler trở nên lý tưởng cho nước thải, bùn và chất lỏng có ga nhưng không phù hợp với chất lỏng siêu sạch như nước khử ion hoặc hóa chất{2}}dược phẩm.
Kẹp-Các loại cài đặt trên và nội tuyến
Đồng hồ đo lưu lượng siêu âm có hai cấu hình lắp đặt chính, mỗi cấu hình có những ưu điểm riêng biệt cho các ứng dụng khác nhau.
Kẹp-Công nghệ đo lưu lượng siêu âm
Đồng hồ đo-kẹp chiếm khoảng 50% thị trường đồng hồ đo lưu lượng siêu âm do cách lắp đặt không-xâm lấn. Các cảm biến bên ngoài này gắn trực tiếp lên mặt ngoài của ống bằng hợp chất ghép nối để đảm bảo truyền âm thanh. Các tín hiệu siêu âm xuyên qua thành ống, đi qua dòng chất lỏng và quay trở lại qua thành đối diện.
Kẹp-trên đồng hồ đo lưu lượng siêu âm giúp loại bỏ nhu cầu cắt đường ống hoặc làm gián đoạn dòng chảy, khiến thiết bị này trở nên lý tưởng cho các dự án hoặc ứng dụng trang bị thêm mà thời gian ngừng hoạt động của hệ thống là không thể chấp nhận được. Chúng phù hợp với nhiều kích cỡ ống khác nhau và cho phép đo chất lỏng ăn mòn mà không làm hỏng cảm biến siêu âm. Công nghệ này hoạt động trên kim loại, nhựa và một số ống composite có đường kính từ nửa- inch đến hơn 100 inch.
Tuy nhiên, việc đảm bảo{0}}độ chính xác phụ thuộc rất nhiều vào việc cài đặt đúng cách. Sự thay đổi nhiệt độ lớn trong đường ống hoặc độ rung quá mức có thể ảnh hưởng đến sự liên kết của đầu dò và khả năng ghép âm thanh, trong khi các ống lót làm bằng đồng, bê tông, nhựa hoặc sợi thủy tinh có thể phân tán hoàn toàn tín hiệu truyền đi hoặc làm suy giảm tín hiệu phản hồi, làm giảm đáng kể độ chính xác xuống chỉ trong phạm vi ±20% hoặc ngăn chặn hoạt động hoàn toàn.
Cấu hình đồng hồ đo nội tuyến
Đồng hồ đo lưu lượng siêu âm nội tuyến (hoặc ống cuộn) được lắp đặt trực tiếp vào đường ống, trở thành một bộ phận cố định của hệ thống dòng chảy. Những đồng hồ đo này vượt trội trong các ứng dụng yêu cầu giám sát-dài hạn,-có độ chính xác cao chẳng hạn như tự động hóa quy trình, chuyển giao quyền giám sát và hệ thống năng lượng của khu vực.
Do đầu dò tiếp xúc trực tiếp với chất lỏng hoặc được gắn trong các túi được gia công chính xác nên đồng hồ đo nội tuyến loại bỏ những yếu tố không chắc chắn liên quan đến độ dày thành ống, sự biến đổi của vật liệu và chất lượng khớp nối. Cấu hình này thường cung cấp độ chính xác ±0,5% hoặc cao hơn so với ±1-2% đối với hệ thống kẹp.
Ứng dụng đo lưu lượng siêu âm cầm tay
Máy đo lưu lượng siêu âm cầm tay kết hợp thời gian vận chuyển hoặc công nghệ Doppler với nguồn pin và thiết bị điện tử cầm tay. Máy đo lưu lượng siêu âm cầm tay hiện có sẵn để hỗ trợ các ứng dụng công nghiệp cần đo tạm thời để vận hành hệ thống, xử lý sự cố hoặc kiểm tra năng lượng.
Các thiết bị này thường bao gồm:
Thiết bị điện tử{0}}hoạt động bằng pin (thời gian chạy 4-8 giờ)
-kẹp gắn-nhanh trên đầu dò
Thư viện kích thước và vật liệu ống được lập trình sẵn-
Màn hình kỹ thuật số hiển thị-tốc độ dòng thời gian thực
Ghi dữ liệu để phân tích xu hướng
Tính di động giúp chúng trở nên hữu ích đối với các kỹ thuật viên dịch vụ tại hiện trường, những người cần xác minh độ chính xác của đồng hồ cố định, chẩn đoán các vấn đề về dòng chảy hoặc tiến hành các phép đo tạm thời mà không cần lắp đặt cố định.
Ưu điểm của máy đo lưu lượng siêu âm không xâm nhập
Thiết kế đồng hồ đo lưu lượng siêu âm không xâm nhập mang lại một số lợi ích hấp dẫn so với các thiết bị kiểu chèn{0}}truyền thống:
Không mất áp suất: Do bộ chuyển đổi không xuyên qua dòng chảy nên chúng không tạo ra độ sụt áp bằng không. Điều này rất quan trọng trong các hệ thống được cấp bằng trọng lực-hoặc các ứng dụng-áp suất thấp mà ngay cả những hạn chế tối thiểu cũng có thể làm gián đoạn hoạt động.
Không có nguy cơ ô nhiễm: Hệ thống đo lường không bao giờ tiếp xúc với chất lỏng xử lý, khiến nó trở nên lý tưởng cho các ứng dụng vệ sinh trong ngành thực phẩm, đồ uống và dược phẩm, nơi tính vô trùng là tối quan trọng.
Không có điểm rò rỉ: Loại bỏ sự xuyên qua thành ống sẽ loại bỏ các đường rò rỉ tiềm ẩn-một lợi thế an toàn đáng kể khi xử lý chất lỏng nguy hiểm, độc hại hoặc{1}}áp suất cao.
Bảo trì tối thiểu: Đồng hồ đo lưu lượng siêu âm không có bộ phận chuyển động và không bị ảnh hưởng bởi hóa chất, dầu mỡ, chất rắn lơ lửng hoặc bùn trong dòng chảy, dẫn đến chi phí bảo trì thấp hơn và tuổi thọ dài hơn so với đồng hồ cơ.
Ứng dụng đo lưu lượng nước siêu âm
Nước và nước thải đại diện cho phân khúc ứng dụng lớn nhất của công nghệ siêu âm. Giá trị thị trường của máy đo lưu lượng siêu âm trong quản lý nước và nước thải rất đáng kể vào năm 2024, do mối lo ngại ngày càng tăng về bảo tồn nước và quản lý tài nguyên hiệu quả.
Hệ thống nước thành phố
Máy đo thời gian vận chuyển vượt trội trong việc đo nước sạch cho:
Mạng lưới phân phối: Giám sát dòng chảy từ nhà máy xử lý đến khu vực phân phối
Máy tính tiền: Đo mức tiêu thụ nước dân dụng và thương mại
Phát hiện rò rỉ: So sánh lưu lượng tại nhiều điểm để xác định tổn thất hệ thống
Hệ thống cấp thoát nước thành phố thường sử dụng đồng hồ đo lưu lượng siêu âm gắn bên ngoài vì không cần xuyên qua đường ống, cho phép lắp đặt trên cơ sở hạ tầng quan trọng mà không bị gián đoạn dịch vụ.
Xử lý nước thải
Máy đo Doppler được sử dụng rộng rãi trong các ứng dụng nước thải:
Đo lường ảnh hưởng: Theo dõi lưu lượng nước thải thô đi vào cơ sở xử lý
Kiểm soát quá trình: Giám sát dòng chảy giữa các giai đoạn điều trị
Dòng bùn: Đo chất lỏng dày,{0}}có nhiều hạt mà các công nghệ khác không thành công
Máy đo siêu âm lý tưởng cho các ứng dụng xử lý nước thải tự động hoặc bất kỳ chất lỏng bẩn nào có tính dẫn điện hoặc gốc nước,-mặc dù chúng thường không hoạt động với nước cất hoặc nước uống ở chế độ Doppler. Sự khác biệt rất quan trọng: nước siêu tinh khiết-thiếu các hạt cần thiết cho phép đo Doppler, thay vào đó cần có công nghệ thời gian vận chuyển.
Ứng dụng quy trình công nghiệp
Ngoài nước, máy đo siêu âm còn phục vụ các ngành công nghiệp đa dạng:
Dầu khí
Sản lượng ngày càng tăng của ngành dầu khí ở Châu Á{0}}Thái Bình Dương có tiềm năng thúc đẩy nhu cầu về máy đo lưu lượng siêu âm, trong đó Ấn Độ đã công bố khoản đầu tư chiến lược trị giá 67 tỷ USD cho ngành khí đốt trong 5-6 năm tới. Các ứng dụng bao gồm:
Chuyển giao quyền giám sát đường ống khí đốt tự nhiên
Đo dầu thô tại cơ sở sản xuất
Đo lường sản phẩm tinh chế tại các thiết bị đầu cuối phân phối
Xử lý hóa chất
Nhà máy hóa chất sử dụng máy đo siêu âm để:
Đo chất lỏng ăn mòn (kẹp-khi lắp đặt ngăn tiếp xúc với cảm biến)
Kiểm soát quá trình hàng loạt
Hệ thống nước làm mát
Hệ thống HVAC
Tự động hóa tòa nhà ngày càng dựa vào phép đo siêu âm cho:
Dòng nước lạnh trong hệ thống làm mát
Giám sát tuần hoàn nước nóng
Đo năng lượng (BTU) để phân bổ chi phí
So sánh công nghệ đo lưu lượng kế siêu âm và điện từ
Mặc dù cả hai công nghệ đều cung cấp khả năng đo lưu lượng không xâm phạm-nhưng chúng hoạt động dựa trên các nguyên tắc cơ bản khác nhau với phạm vi ứng dụng riêng biệt.
Nguyên tắc đo lường
Lưu lượng kế điện từ tạo ra từ trường vuông góc với hướng dòng chảy. Theo Định luật Faraday, khi một chất lỏng dẫn điện di chuyển qua từ trường, nó sẽ tạo ra tín hiệu điện tỷ lệ thuận với tốc độ dòng chảy. Điều này đòi hỏi chất lỏng phải có độ dẫn điện tối thiểu, thường là trên 5 microsiemen trên mỗi cm.
Ngược lại, máy đo siêu âm sử dụng tín hiệu âm thanh và hoạt động với mọi chất lỏng dẫn âm, kể cả các chất lỏng không dẫn điện như dầu, cồn và nước tinh khiết. Sự khác biệt lớn nhất giữa máy đo lưu lượng siêu âm và điện từ là máy đo siêu âm không yêu cầu chất lỏng dẫn điện để hoạt động và cũng có thể đo chất khí, mặc dù chúng hoạt động kém hơn với chất lỏng chứa nhiều chất rắn hoặc bong bóng.
Khả năng tương thích chất lỏng
Ưu điểm điện từ:
Excel với chất bùn và hàm lượng chất rắn nặng
Không bị ảnh hưởng bởi bong bóng hoặc khí cuốn theo
Nhiệt độ và áp suất độc lập
Xử lý chất lỏng có độ nhớt cao
Ưu điểm siêu âm:
Đo chất lỏng không{0}}dẫn điện (dầu mỏ, nước tinh khiết, khí)
Làm việc trên mọi vật liệu ống (kim loại, nhựa, lót)
Không có bộ phận chuyển động hoặc bộ phận bị ướt
Tùy chọn-bổ sung cho các hệ thống hiện có
Yêu cầu cài đặt
Máy đo từ trường yêu cầu ít ống thẳng hơn so với máy đo siêu âm-chỉ có một đường kính ở phía dòng vào và hai đường ống ở phía dòng ra, trong khi máy đo siêu âm thường cần 10 đường kính ở phía dòng vào và 5 đường kính ở phía dòng xuống. Tuy nhiên, máy đo lưu lượng điện từ thường rẻ hơn máy đo lưu lượng siêu âm về chi phí ban đầu, mặc dù hệ thống siêu âm có thể có chi phí bảo trì dài hạn-thấp hơn.
Dây đeo trên máy đo lưu lượng siêu âm
Việc lắp đặt đúng cách là rất quan trọng để đảm bảo hiệu suất chính xác của đồng hồ đo lưu lượng siêu âm. Quá trình này bao gồm một số bước chính:
Chuẩn bị địa điểm
Đánh giá tình trạng đường ống: Loại bỏ lớp phủ bên ngoài, rỉ sét hoặc cặn bám khỏi khu vực lắp đặt. Bề mặt ống phải là kim loại sạch, nhẵn để khả năng tiếp âm được tối ưu.

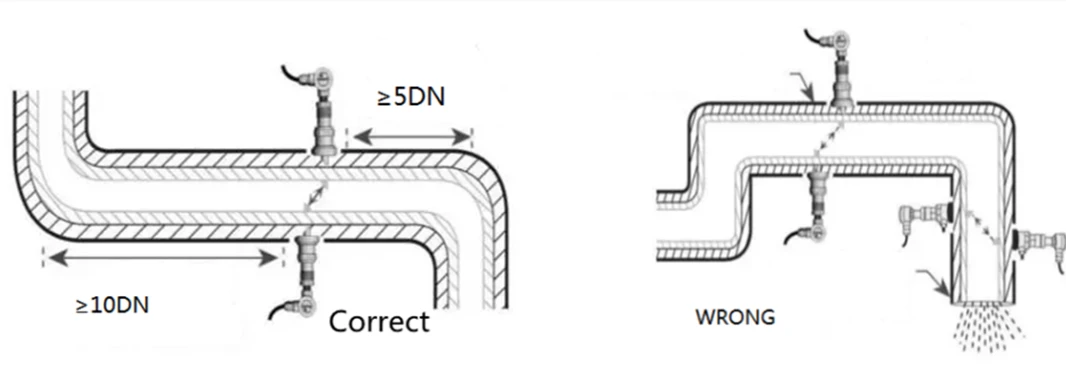

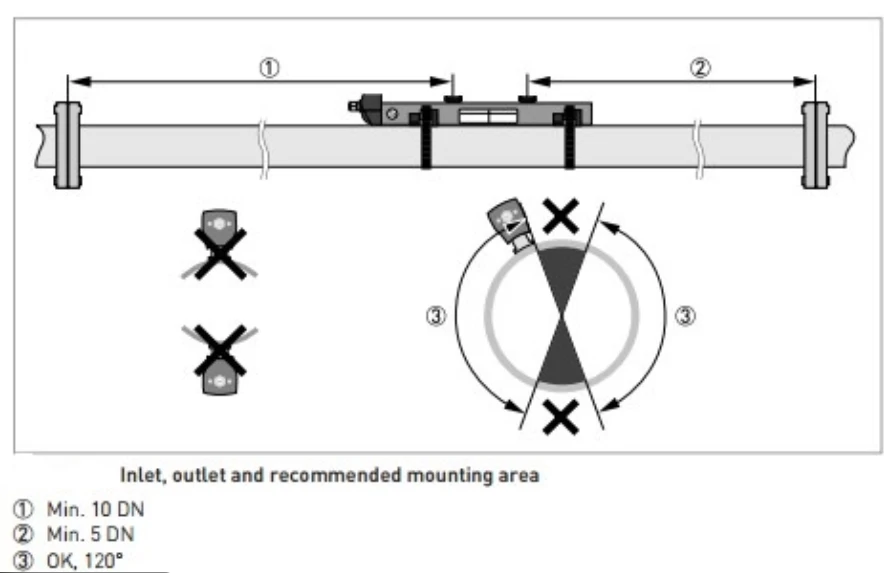

Yêu cầu về ống thẳng: Đồng hồ đo lưu lượng thường yêu cầu chiều dài ống thẳng ở hai bên của cảm biến để đảm bảo đường dẫn dòng chảy trơn tru, đồng đều, vì dòng chảy hỗn loạn có thể gây ra hiện tượng khuếch tán tín hiệu và đo lường không chính xác. Yêu cầu tối thiểu thường là 10 đường kính ở phía dòng vào và 5 đường kính ở phía dòng ra của các chỗ uốn, van hoặc những thay đổi đường kính.
Vị trí lắp đặt: Tránh các vị trí gần máy bơm (rung động), túi khí (nhiễu tín hiệu) hoặc nơi đường ống có thể không đầy.
Gắn đầu dò
Áp dụng chất tiếp âm một cách rộng rãi giữa đầu dò và thành ống. Loại gel này giúp loại bỏ các khoảng trống không khí có thể ngăn chặn sự truyền siêu âm. Định vị đầu dò theo khoảng cách được tính toán của máy đo, điều này phụ thuộc vào:
Đường kính ống và độ dày thành ống
Chất liệu ống và tốc độ âm thanh
Loại chất lỏng và nhiệt độ
Đường đo mong muốn (cấu hình V, W hoặc Z)

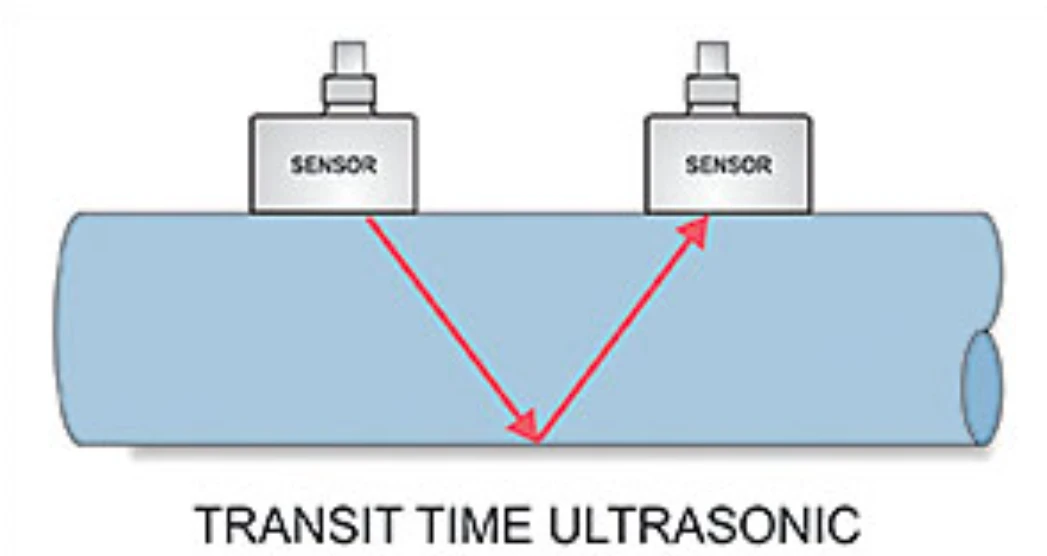

Đường dẫn V{0}}(phản chiếu) sử dụng một bên của đường ống với tín hiệu dội vào bức tường đối diện. Đường dẫn Z-(trực tiếp) đặt bộ chuyển đổi ở các phía đối diện để truyền thẳng-. Đường dẫn W-sử dụng nhiều phản xạ để cải thiện độ chính xác trong các ống nhỏ hơn.
Xác minh
Sau khi cài đặt, xác minh hoạt động bằng cách:
Kiểm tra cường độ tín hiệu (thường là 60-90% để cài đặt tốt)
Xác nhận các chỉ số chất lượng tín hiệu
Thực hiện hiệu chỉnh dòng chảy bằng không-khi đóng van
Xác thực các kết quả đo dựa trên các điều kiện dòng chảy đã biết hoặc các phương pháp đo thay thế
Các nhà sản xuất và lựa chọn máy đo lưu lượng siêu âm
Các nhà sản xuất máy đo lưu lượng siêu âm hàng đầu bao gồm General Electric, Emerson Electric Co., Greyline Instruments và Siemens AG, cùng với các nhà cung cấp chuyên biệt như Endress+Hauser, Yokogawa và Badger Meter. Mỗi nhà sản xuất cung cấp các dòng sản phẩm được tối ưu hóa cho các ứng dụng cụ thể.
Tiêu chí lựa chọn chính
Đặc tính chất lỏng
Độ sạch: Thời gian vận chuyển đối với chất lỏng sạch, Doppler đối với chất-có chứa hạt
Độ dẫn điện: Siêu âm hoạt động với bất kỳ chất lỏng nào; điện từ đòi hỏi độ dẫn điện
Nhiệt độ và áp suất: Xác minh xếp hạng đồng hồ vượt quá điều kiện quy trình
Độ nhớt: Chất lỏng có độ nhớt cao-có thể cần được xem xét đặc biệt
Yêu cầu quy trình
Yêu cầu về độ chính xác: ±0,5% đối với chuyển giao quyền giám hộ so với ±2% đối với giám sát
Kích thước ống: Từ 0,5 inch đến vài mét
Hạn chế lắp đặt: Không gian dành cho ống thẳng, khả năng tiếp cận để kẹp-khi lắp
Dòng chảy hai chiều: Nhiều máy đo siêu âm xử lý dòng chảy ngược
Yếu tố kinh tế
Chi phí ban đầu: Kẹp-thường có chi phí cao hơn nội tuyến đối với các đường ống nhỏ
Chi phí lắp đặt: Kẹp{0}}loại bỏ việc cắt và hàn
Bảo trì: Máy đo siêu âm thường yêu cầu bảo trì tối thiểu
Chi phí vận hành: Không tổn thất áp suất, không cần thay thế bộ phận chuyển động
Các vấn đề thường gặp và khắc phục sự cố
Mặc dù có độ tin cậy cao nhưng máy đo siêu âm có thể gặp các vấn đề về hiệu suất:
Vấn đề mất tín hiệu
Mất tín hiệu có thể xảy ra do bọt khí, chất gây ô nhiễm trong chất lỏng, rung động đường ống hoặc lắp đặt không đúng cách. Các triệu chứng bao gồm số đọc thất thường, chỉ báo dòng chảy khi dòng chảy bị dừng hoặc mất tín hiệu hoàn toàn.
Giải pháp:
Kiểm tra và-bôi lại chất tiếp âm
Xác minh sự liên kết và độ kín của đầu dò
Loại bỏ túi khí bằng cách thông hơi hoặc di dời đồng hồ đo
Đảm bảo đường ống chạy đầy (lắp đặt ở điểm thấp, không phải điểm cao)
Suy thoái độ chính xác
Các vấn đề với đầu dò như bọt khí, bụi bẩn hoặc cặn bám trên bề mặt có thể gây nhiễu tín hiệu siêu âm, trong khi thiết bị điện bên ngoài, máy móc gần đó hoặc trường điện từ có thể làm gián đoạn độ chính xác.
Biện pháp khắc phục:
Thường xuyên vệ sinh mặt đầu dò
Bảo vệ cáp khỏi nhiễu điện
Hiệu chỉnh thường xuyên để tính đến sự thay đổi nhiệt độ và áp suất bằng cảm biến nhiệt độ và áp suất cùng với đồng hồ đo lưu lượng
Kiểm tra bên trong đường ống để phát hiện sự tích tụ cặn ảnh hưởng đến đặc tính dòng chảy
Lỗi cài đặt
Nếu giá trị dòng chảy hiển thị là âm, điều này thường cho thấy việc lắp cảm biến không chính xác, yêu cầu thay đổi cấu hình, xác minh hướng dòng chảy hoặc điều chỉnh hướng lắp cảm biến.
Các lỗi cài đặt thường gặp bao gồm:
Đầu dò gắn ngược (ngược dòng/hạ lưu đảo ngược)
Nhập sai thông số ống (đường kính, độ dày thành, vật liệu)
Không đủ ống thẳng trước/sau đồng hồ
Gắn trên ống lót mà không tính đến đặc tính của lớp lót
Xu hướng tương lai và tăng trưởng thị trường
Thị trường máy đo lưu lượng siêu âm toàn cầu ước tính đạt 2,15 tỷ USD vào năm 2024 và dự kiến đạt 4,11 tỷ USD vào năm 2034, thể hiện tốc độ tăng trưởng kép hàng năm là 6,7%. Một số yếu tố thúc đẩy sự mở rộng này:
Tiến bộ công nghệ: Những cải tiến như đo lường-nhiều đường dẫn, xử lý tín hiệu nâng cao và kết nối không dây đã cải thiện đáng kể độ chính xác, hiệu quả và chức năng. Đồng hồ đo hiện đại cung cấp dữ liệu theo thời gian thực-để giám sát từ xa và tích hợp với nền tảng IoT công nghiệp.
Số hóa ngành: Các cơ sở sản xuất ngày càng yêu cầu thiết bị đo thông minh kết nối với hệ thống điều khiển và cung cấp dữ liệu chẩn đoán. Máy đo siêu âm với giao thức HART, Modbus hoặc Ethernet đáp ứng các yêu cầu này.
Sáng kiến bền vững: Mối lo ngại ngày càng tăng về tình trạng khan hiếm nước và ô nhiễm thúc đẩy đầu tư vào các giải pháp quản lý nước tiên tiến bao gồm đồng hồ đo lưu lượng siêu âm để giám sát và quản lý tài nguyên một cách hiệu quả.
Tăng trưởng ngành năng lượng: Vào năm 2023, sản lượng dầu mỏ lỏng tăng lên khoảng 34 triệu thùng dầu tương đương mỗi ngày, nhờ những tiến bộ công nghệ và phương pháp chiết xuất nâng cao, làm tăng nhu cầu đo lường chuyển giao quyền lưu ký chính xác.
Công nghệ này tiếp tục phát triển với sự phát triển về thuật toán xử lý tín hiệu, thiết bị điện tử thu nhỏ và vật liệu đầu dò cải tiến. Vào tháng 8 năm 2023, Fuji Electric đã ra mắt FSZ S{2}}Flow, một chiếc kẹp-trên đồng hồ đo lưu lượng siêu âm dành cho các đường ống nhỏ và ứng dụng nước tinh khiết, có tính năng lắp đặt dễ dàng và khả năng hiển thị tích hợp.
Câu hỏi thường gặp
Máy đo lưu lượng siêu âm có hoạt động trên tất cả các vật liệu ống không?
Đồng hồ đo thời gian vận chuyển hoạt động trên hầu hết các vật liệu rắn bao gồm thép cacbon, thép không gỉ, PVC và CPVC. Tuy nhiên, đồng hồ đo-kẹp thường không hoạt động trên các ống lót làm bằng đồng, bê tông, nhựa hoặc sợi thủy tinh vì những vật liệu này phân tán tín hiệu truyền đi hoặc làm suy giảm tín hiệu phản hồi. Gang dẻo và gang hoạt động tốt. Đối với các đường ống có lớp lót, việc lắp đặt nội tuyến với các bộ chuyển đổi được gắn ở các cổng thông qua lớp lót sẽ mang lại kết quả tốt hơn.
Máy đo siêu âm có thể đo dòng chảy hai chiều?
Có, hầu hết các máy đo siêu âm đều đo lưu lượng theo cả hai hướng. Các thiết bị điện tử phân biệt thời gian vận chuyển ngược dòng với hạ lưu hoặc sự thay đổi tần số, cho phép đo chính xác bất kể hướng dòng chảy. Khả năng này rất có giá trị trong các ứng dụng có dòng chảy đảo chiều như hệ thống bơm có van một chiều hoặc ảnh hưởng của thủy triều trên đường thủy.
Vận tốc dòng chảy tối thiểu để đo chính xác là bao nhiêu?
Đồng hồ đo thời gian vận chuyển thường đo lưu lượng ở mức thấp tới 0,1-0,3 feet mỗi giây (3-9 cm/giây), mặc dù độ chính xác giảm ở vận tốc rất thấp. Độ chính xác của máy đo lưu lượng siêu âm trở nên kém tin cậy hơn nhiều khi tốc độ dòng chảy giảm xuống dưới 2 ft/s do các biến số đường ống bên trong có thể làm dịch chuyển tín hiệu dòng chảy. Đối với các ứng dụng quan trọng có lưu lượng thấp, hãy xác minh thông số kỹ thuật của đồng hồ phù hợp với phạm vi vận tốc yêu cầu của bạn.
Sự thay đổi nhiệt độ ảnh hưởng đến phép đo siêu âm như thế nào?
Nhiệt độ ảnh hưởng đến tốc độ âm thanh trong chất lỏng. Tín hiệu siêu âm truyền đi trong chất lỏng ấm hơn nhanh hơn chất lỏng lạnh hơn, có khả năng gây ra lỗi đo. Máy đo chất lượng bao gồm cảm biến nhiệt độ và thuật toán bù tự động điều chỉnh các biến đổi nhiệt độ, duy trì độ chính xác trong phạm vi nhiệt độ định mức. Để có kết quả tốt nhất, hãy cài đặt cảm biến nhiệt độ và bật tính năng bù nhiệt.
Tính linh hoạt và độ tin cậy của công nghệ đo lưu lượng siêu âm làm cho nó trở thành lựa chọn ưu tiên trong các ngành công nghiệp từ hệ thống nước đô thị đến nhà máy lọc dầu. Mặc dù việc lựa chọn và lắp đặt phù hợp đòi hỏi phải chú ý đến đặc tính chất lỏng và điều kiện tại chỗ, nhưng tính chất-không xâm lấn và mức độ bảo trì tối thiểu của máy đo siêu âm mang lại giá trị-lâu dài trong các ứng dụng đa dạng.
Hiểu cách bộ chuyển đổi chuyển đổi tín hiệu điện thành rung động cơ học, cách những rung động đó truyền qua chất lỏng với vận tốc bị ảnh hưởng bởi dòng chảy và cách thiết bị điện tử giải thích sự khác biệt về thời gian hoặc thay đổi tần số sẽ giúp đưa ra quyết định tốt hơn về việc lựa chọn, lắp đặt và xử lý sự cố đồng hồ đo. Khi công nghệ tiếp tục phát triển với các tính năng kết nối và xử lý tín hiệu thông minh hơn, máy đo siêu âm sẽ ngày càng đóng vai trò trung tâm trong việc tối ưu hóa quy trình và quản lý tài nguyên.
